DJTF型電液動矩形通風蝶閥
概述
該閥為矩形框式結構，采用本公司產品電液轉角器 ( 電液頭 ) 驅動控制矩形蝶葉片的開度達到調節介質流量的目的，本閥可進行現場控制，也可進行遠距離集中控制，還可將信號輸入計算機進行程序控制，電液轉欠器根據需要設有手---電切換裝置，必要時可以手動操作,詳見本公司電液轉角器（電液頭）樣本說明書。
主要結構尺寸
DN |
L |
A×B |
A1×B1 |
H |
A1 |
N1×A2 |
B2 |
N1×A2 |
b |
N-φ |
電液轉角器型號 |
400×300 |
100 |
476×376 |
438×438 |
626 |
109 |
2×110 |
114 |
1×110 |
5 |
14-13.5 |
ZDY(B)15 |
400×400 |
120 |
486×486 |
448×448 |
646 |
95 |
3×86 |
95 |
3×86 |
6 |
20-13.5 |
ZDY(B)15 |
500×300 |
100 |
576×376 |
538×338 |
806 |
115 |
3×106 |
114 |
1×110 |
5 |
16-13.5 |
ZDY(B)45 |
500×500 |
120 |
586×586 |
548×548 |
816 |
115 |
3×106 |
115 |
3×106 |
6 |
20-13.5 |
ZDY(B)45 |
630×630 |
120 |
716×716 |
678×678 |
988 |
99 |
5×96 |
99 |
5×96 |
6 |
28-13.5 |
ZDY(B)85 |
700×700 |
120 |
786×786 |
748×748 |
1054 |
114 |
5×104 |
114 |
5×104 |
6 |
28-13.5 |
ZDY(B)85 |
800×800 |
155 |
906×906 |
856×856 |
1054 |
99 |
7×94 |
99 |
7×94 |
7 |
36-13.5 |
ZDY(B)85 |
1000×1000 |
155 |
1106×1006 |
1056×956 |
1286 |
112 |
8×104 |
112 |
8×104 |
7 |
40-13.5 |
ZDY(B)150 |
1400×1400 |
155 |
1506×1106 |
1456×1456 |
1786 |
104 |
12×104 |
104 |
12×104 |
7 |
56-13.5 |
ZDY(B)150 |

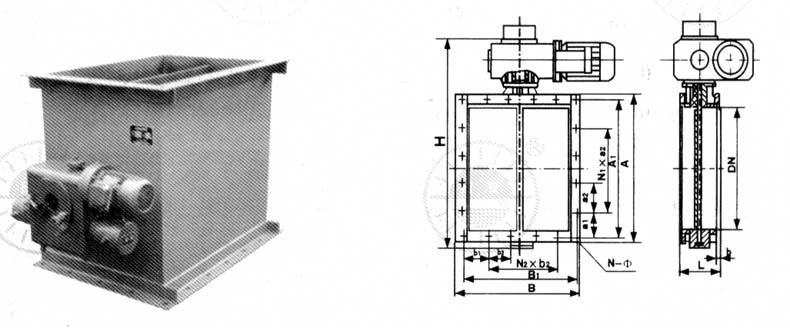

外形示意圖
產品型號編制規則
