DSF型電液動三通分料器

產品特點

　　1、設計合理，規格、型號齊全，產品系列化，便于選型，通用、綜合配套性強，操作簡便，易于維修。
　　2、如果所有閘門配置電液動式回轉驅動器或電液推桿為動力源，能使閘門啟閉快速、靈活，且又具有帶負荷啟動能力以及超載保護功能�？杀苊鉄龎碾姍C，設備運行平穩、可靠。整機結構緊湊，重量輕、耗電省、噪音小、安裝方便。
　　3、全液支傳動，其推、拉力均可實現無極調節，驅動力范圍廣�？删_調節往復行程，位置自鎖，通過調節閘門開啟度，控制閘門流量
　　4、投資小。因為所有型號閘門均規范化設計，系列化生產，有利于降低成本，而且單體的閘門可配置一臺或數臺電液動式回轉驅動器或電液推桿，即可實現全液動傳動。不需專門設液壓站，無任何的附屬設備。
　　5、應用范圍廣泛。由于考慮閘門可能在各種環境下工作，所以在設計中盡量擴大了閘門的型號、規格、品種、系列的配套設計，可廣泛適用于各行業的散狀料的貯運。
　　6、散狀料閘門所配電淮動式回轉驅動器或電液推桿能夠?qū)崿F(xiàn)行程控制、信號顯示；無程集中控制、數字顯示；或 4 － 20mA 微機控制

使用范圍

　　1、所有閘門適用于堆比重 ≤ 2.5t/m3 的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料。在腐蝕性較強或高溫條件下使用時，可更換閘門的材質。在防爆場所使用時，可用 XDGB 型電液推桿或 DYQB 型防爆電液動式回轉驅動器。
　　2、三通分料器 (A 、 B 型 ) 可直接將上部法蘭接在膠帶機頭部漏斗下部或其它設備下料接口處。 C 、 D 、 E 型三通分料器聯接方式同上，但其一般用在堆比重 ≤ 2.8t/m3 ，且磨損性較大，工作環境惡劣的條件下。其結構尺寸較大（襯板也較厚），所以重量大，使用時需根據實際情況另加支承。 A 、 B 、 C 、 D 、 E 型且通分料器均可實現物料的雙向切換及雙向分流。

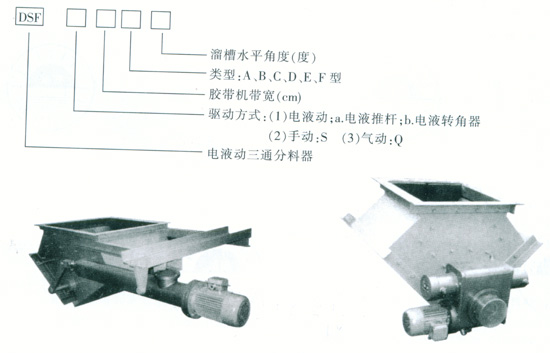

產品型號編制規則

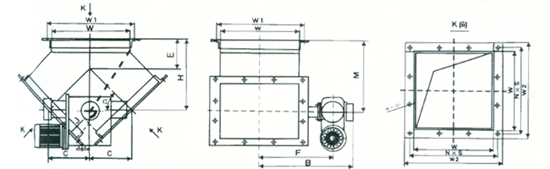

微型三通分料器（轉角器驅動）

外型尺寸及技術參數表

微型三通分料器（電液推桿驅動）

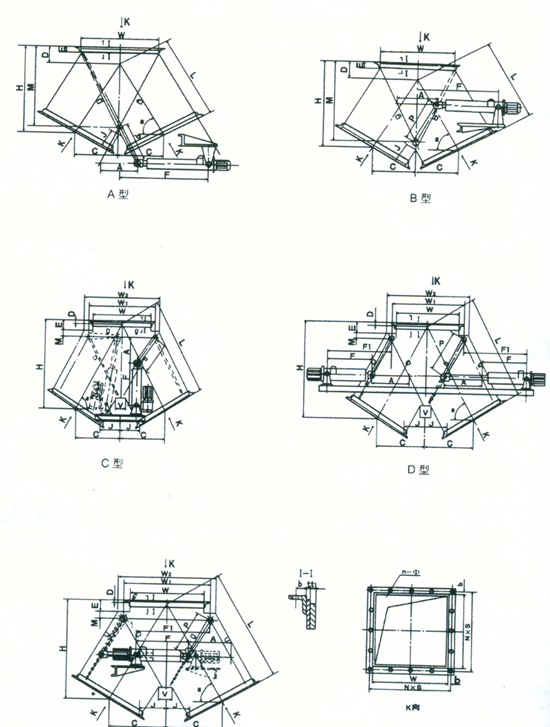

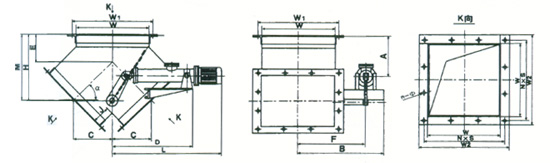

三通分料器外形圖

外形尺寸及技術參數表（A、B型）

型號	W (mm)	對應膠 帶機寬 度	α°	主要尺寸																	電液推桿型號	功率
				C	H	M	A	F	P	D	L	J	E	t	t1	n	φ	N	S	b
DSF-50A(B)45			45°	265	458	426	206	831	200	193	375	150	100	6	8	12	14	3	170	30	DYT1000-150	1.1
DSF-50A(B)50			50°	269	502	447	197	826	200	182	418
DSF-50A(B)55			55°	270	556	477	187	821	200	171	471
DSF-50A(B)60			60°	320	715	526	214	850	250	161	640	250
DSF-50A(B)70			70°	297	954	711	193	829	300	138	868
DSF-65A(B)45			45°	318	542	563	252	879	250	224	450	150	100	6	8	12	14	3	220	30	DYT1000-250	1.5
DSF-65A(B)50			50°	326	598	591	242	864	250	210	507
DSF-65A(B)55			55°	332	668	632	229	857	250	194	578
DSF-65A(B)60			60°	385	848	696	253	884	300	181	770	250
DSF-65A(B)70			70°	367	1164	948	222	854	350	156	1074
DSF-80A(B)45			45°	353	598	655	250	873	250	245	500	150	100	8	8	16	14	4	190	30
DSF-80A(B)50			50°	364	661	686	241	868	250	227	566
DSF-80A(B)55			55°	373	742	734	273	904	300	209	650
DSF-80A(B)60			60°	428	935	809	252	889	300	194	856	250
DSF-80A(B)70			70°	414	1302	1104	221	858	350	165	1212
DSF-100A(B)45			45°	389	655	742	300	958	300	266	550	150	100	8	10	16	14	4	215	30	DYT3000-300	2.2
DSF-100A(B)50			50°	403	725	778	289	942	300	245	627
DSF-100A(B)55			55°	414	816	832	273	934	300	225	721
DSF-100A(B)60			60°	471	1022	916	294	960	350	206	943	250
DSF-100A(B)70			70°	461	1440	1253	253	919	400	174	1349
DSF-120A(B)45			45°	424	730	847	298	952	300	306	600	150	120	8	10	16	18	4	242.5	35
DSF-120A(B)50			50°	441	809	888	286	946	300	284	686
DSF-120A(B)55			55°	455	911	951	271	933	300	261	793
DSF-120A(B)60			60°	515	1133	1046	290	958	350	241	1029	250
DSF-120A(B)70			70°	508	1598	1422	283	949	450	202	1486
DSF-140A(B)45			45°	459	786	929	299	957	300	327	650	150	120	8	10	20	18	5	214	35
DSF-140A(B)50			50°	479	852	954	338	997	350	281	746
DSF-140A(B)55			55°	496	985	1044	317	976	350	277	864
DSF-140A(B)60			60°	558	1220	1149	334	1000	400	254	1116	250
DSF-140A(B)70			70°	555	1736	1568	316	981	500	211	1624

外形尺寸及技術參數表（C、D、E型）

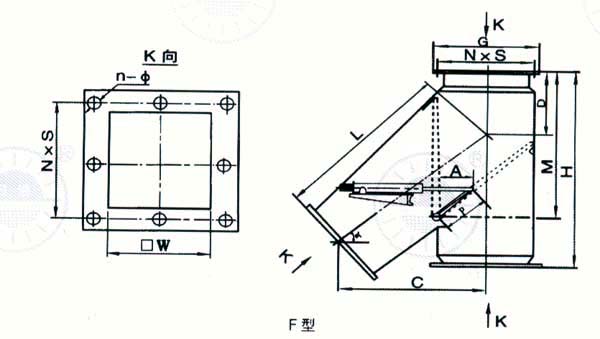

外形尺寸及技術參數表（F型）

注：本分料器可按用戶要求制造。

DCSF型電液動船式三通分料器

　　DCSF型電液動船式三通分料器，采用船式溜槽結構，使煤流更加暢通；進煤有“漏斗”狀護架，使煤流直接進入船體內。由于采用拼裝式結構，維修亦比較方便。

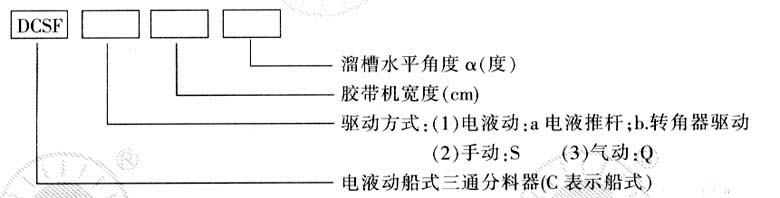

型號編制規則

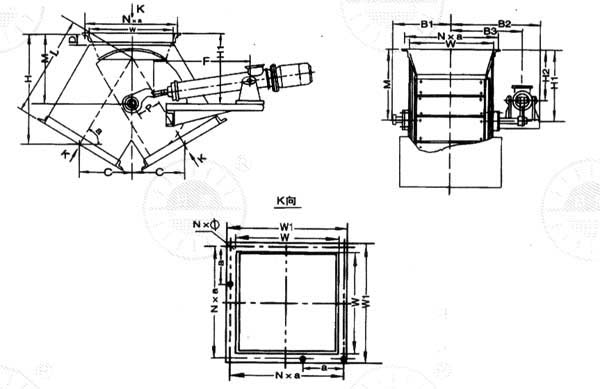

外形尺寸及技術參數

DBSF型電液動擺動三通分料器

　　DBSF型電液動擺動三通分料器采用內套筒換向結構，使物料與三通殼體分離，這樣就不會在殼壁上積料成結決心疤，不存在卡住套筒而動轉不靈活的問題，也不會出現漏料、混料現象，操作靈活、省力。

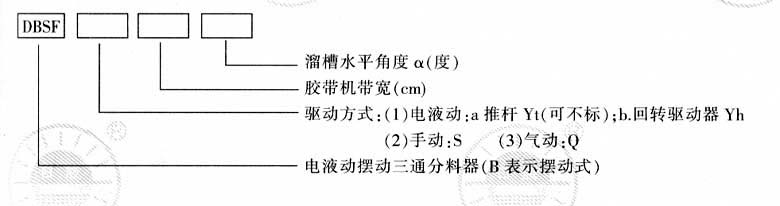

產品型號編制規則

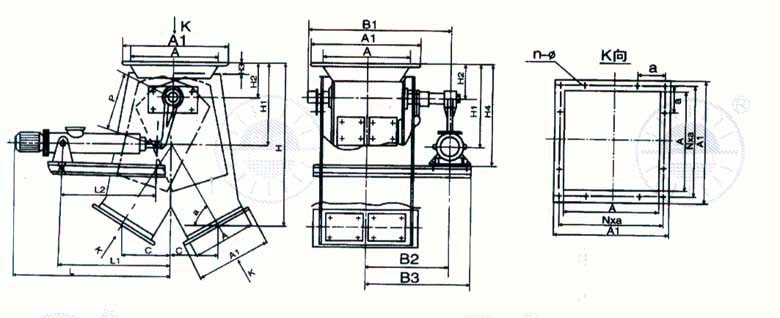

外形尺寸及技術參數表

注：本分料器可按用戶要求制造。
