F743X-1型液動扇形盲板閥
概述
液動扇形盲板閥主機由左閥體、右閥體、齒圈、絲杠付、閥板、密封圈等零件組成。并由底座、支撐柱構成一個鋼性結構體。
閥門中設有啟閉油缸和翻板油缸。癖閉油缸通過齒圈、齒輪和絲杠螺旋付驅動左、右閥體完成松開、夾緊動作，翻板油缸驅動閥板完成開閉動作。橡膠密封圈鑲嵌在閥板上，密封性能好、更換放便。
本閥有正裝結構（型號：），也有倒裝結構（型號：FD743X-0.5）。安裝時請參照?qǐng)D中所示確定安裝方便。
液動扇形盲板閥分電液控和全液控兩種，電液控靠防爆電氣行程開關發生位置電信號控制電磁閥動作。全液控利用二位二通閥做限位元件，通過液壓油接通壓力繼電器產生電信號控制電磁閥動作。全液控方式壓力繼電器安裝在液壓站上，遠離閥門，因此防爆性能更好。

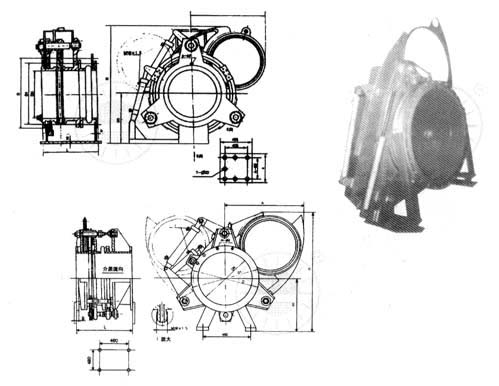

外形結構及安裝尺寸
主要結構尺寸 單位：mm
DN |
L |
D |
D1 |
A |
H |
H1 |
a |
b |
N-φd |
質量 |
400 |
450 |
540 |
495 |
600 |
920 |
400 |
410 |
16 |
16-22 |
250 |
450 |
500 |
595 |
550 |
658 |
995 |
427 |
460 |
16 |
16-22 |
300 |
500 |
500 |
645 |
600 |
712 |
1102 |
452 |
460 |
20 |
20-22 |
350 |
600 |
600 |
755 |
705 |
874 |
1600 |
650 |
|
20 |
20-26 |
420 |
700 |
600 |
860 |
810 |
1004 |
1700 |
700 |
|
20 |
24-26 |
560 |

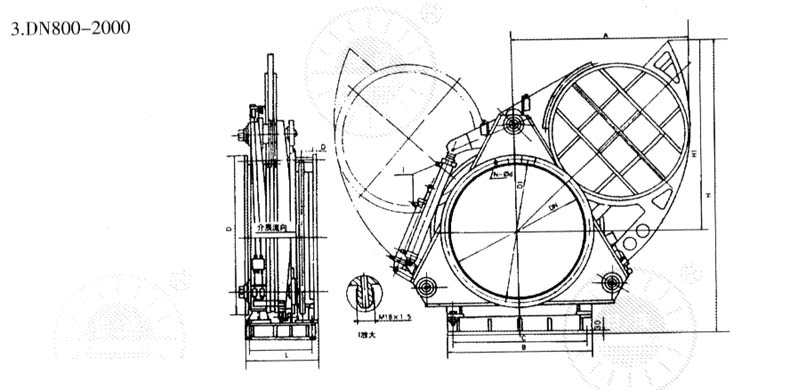

主要結構尺寸
DN |
L |
D |
D1 |
H |
H1 |
A |
B |
C |
a |
b |
N-φd |
質量 |
800 |
800 |
975 |
920 |
1860 |
1125 |
1129 |
1130 |
1050 |
210 |
35 |
24-30 |
1500 |
900 |
800 |
1075 |
1020 |
2055 |
1270 |
1242 |
1220 |
1140 |
210 |
35 |
24-30 |
1800 |
1000 |
800 |
1175 |
1120 |
2240 |
1400 |
1375 |
1320 |
1240 |
210 |
35 |
28-30 |
2100 |
1100 |
800 |
1275 |
1220 |
2425 |
1535 |
1510 |
1420 |
1340 |
210 |
35 |
28-30 |
2300 |
1200 |
800 |
1375 |
1320 |
2621 |
1680 |
1625 |
1490 |
1400 |
210 |
35 |
32-30 |
2600 |
1300 |
800 |
1475 |
1420 |
2760 |
1770 |
1749 |
1490 |
1400 |
210 |
35 |
32-33 |
3000 |
1400 |
850 |
1575 |
1520 |
2960 |
1925 |
1856 |
1490 |
1400 |
170 |
35 |
36-30 |
4170 |
1500 |
850 |
1690 |
1630 |
3105 |
2050 |
1976 |
1590 |
1500 |
170 |
35 |
36-30 |
4400 |
1600 |
850 |
1790 |
1730 |
3300 |
2160 |
2093 |
1690 |
1600 |
170 |
35 |
40-30 |
4750 |
1800 |
1100 |
1990 |
1930 |
3610 |
2370 |
2335 |
1890 |
1800 |
|
35 |
44-30 |
4750 |
2000 |
1100 |
2190 |
2130 |
3960 |
2620 |
2570 |
2090 |
2000 |
|
35 |
46-30 |
6750 |

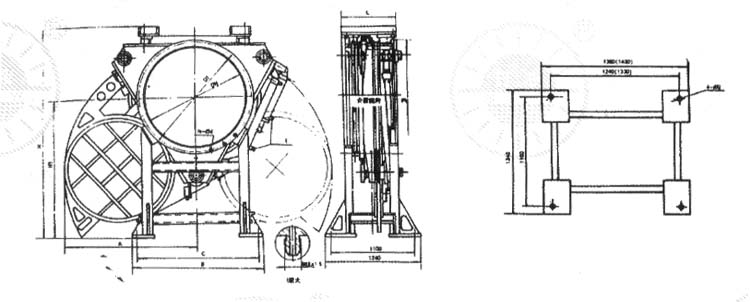

4.FD743X-0.5型液動式扇形盲板閥DN1000-1100
主要結構尺寸 單位：mm
DN |
L |
D |
D1 |
H |
H1 |
A |
B |
C |
b |
N-φd |
質量 |
1000 |
800 |
1175 |
1120 |
2150 |
1420 |
1370 |
1390 |
1240 |
35 |
28-30 |
2400 |
1100 |
800 |
1275 |
1120 |
2370 |
1580 |
1510 |
1430 |
1380 |
35 |
28-30 |
2400 |
