電液動百葉閥(圓式、窗式)



概述

　　電液動百葉閥廣泛應用于建材、冶金、礦山、電力等生產行業中，專門用來控制調節管路中的流量。

特點

　　百葉、多軸液體均勻，啟閉力矩小，動作靈敏，性能可靠。

工作原理

　　電液推桿通過曲柄、連桿帶動各百葉軸，使百葉板同步旋轉到調節目的。

主要性能參數

公稱壓力	殼體試驗壓力	介質溫度	介質流速	適用介質	泄漏率	閥門啟閉速度
0.01MPa	0.05MPa	≤２５０℃	≤２５m/s	含塵氣體	≤３％	25秒／90°

主要零件材料

名稱	閥體、百葉板、連桿、支架、曲柄	閥軸
村料	碳素結構鋼	不銹鋼

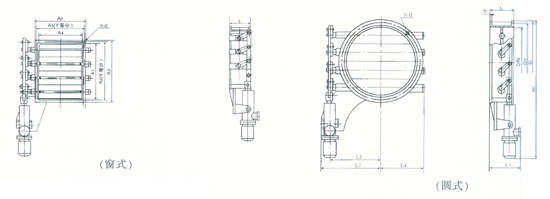

外形圖



外形尺寸及技術參數（圓式）

DN	D1	D	L	L1	L2	L3	L4	H	b	n-d	軸數	電液推桿型號	電機功率（ＫＷ）
500	600	645	220	360	420	560	340	1457	14	20-φ22	3	DYT-700I	0.75
600	705	775	220	360	490	630	380	1557	14	20-φ26	3
700	810	875	240	380	540	680	430	1634	16	24-φ26	3
800	920	975	240	380	600	740	500	1725	16	24-φ30	3
900	1020	1075	260	400	650	790	550	1807	16	24-φ30	3
1000	1120	1175	260	400	700	840	600	1892	16	28-φ30	3
1100	1220	1275	280	420	750	890	660	2020	18	28-φ30	4	DYT-10000I	1.1
1200	1320	1375	280	420	815	955	725	2180	18	32-φ30	4
1400	1520	1574	300	440	900	1040	800	2282	18	36-φ30	4
1600	1730	1790	320	460	1000	1140	900	2505	20	40-φ30	4
1800	1930	1990	340	500	1120	1280	1000	2760	22	44-φ30	4	DYT-14000I	2.2
2000	2130	2190	360	520	1220	1380	1100	2935	22	48-φ30	4
2200	2340	2405	380	550	1330	1490	1230	3037	22	52-φ33	4	DYT-21000I	3
2500	2640	2705	420	570	1475	1635	1355	3492	24	56-φ33	5
2800	2960	3030	440	590	1635	1795	1505	3675	26	64-φ36	5
3000	3160	3230	460	610	1735	1895	1605	3955	26	68-φ36	5

外形尺寸及技術參數（窗式）

L	A1	A2	A3	A4	A5	A6	X	Y	n-d	電液推桿型號	配套風機型號
160	128	160	182	21	126	148	4	3	14-7	DUT-1500I	9-19
	144	176	198	104	135	160
	160	192	214	115	150	171
	179	212	233	120	162	185
	202	236	256	145	180	204
160	196	228	250	128	165	184	4	3	14-7		9-26
	221	252	275	144	177	200
	245	284	299	160	192	216
	274	305	238	179	212	235	5	4	18-7
	309	340	365	202	236	261					9-19
160	227	270	293	293	204	232	4	3	14-7
	256	296	822	184	228	250
	288	330	354	207	252	276	5	4	18-4
180	302	360	386	230	275	299
	359	415	448	258	316	350	5	4	18-12	DYT-2500I
	400	456	489	288	314	380	6	4	20-12
	448	516	557	322	405	488	6	5	22-12
	512	574	621	368	440	484	7	5	24-12
200	384	390	414	227	272	196	6	4	20-12		9-26
	392	432	458	256	300	323
	441	482	507	286	330	357
	490	528	556	320	356	389
160	504	600	638	358	410	450	8	5	26-12
	613	664	702	400	456	492	8	6	28-12
	686	747	795	448	516	564	9	6	30-12
	784	840	893	512	588	628	10	7	34-12	DYT-7000I
180	256	290	314	199	231	254	4	3	14-7	DYT-1500I	Y5-48
Y	324	360	382	252	284	308	5	4	18-7	DYT-2500I
	409	443	465	315	348	371	5	4	18-7
	520	580	632	400	462	509	5	4	18-15
200	655	728	771	504	570	613	7	5	24-15
160	815	888	935	627	690	737	8	6	28-15	DYT-7000I
160	228	256	277	196	228	250	4	4	16-7	DYT-1500I	Y4-72
	256	288	300	224	256	278
	828	320	341	252	284	306
180	320	355	374	280	315	336	6	4	20-7	DYT-2500I
	360	396	414	315	350	371
	400	435	456	350	385	406	7		24-7
180	480	511	536	420	455	476	6	6	24-4
200	640	700	746	560	625	669	5	5	20-15
220	800	860	900	700	765	809	5	5	20-15	DYT-7000I
240	960	1008	1066	840	900	949	6	6	42-15
260	1280	1340	1380	1120	1188	1232	10	9	38-15	DYT-14000I
320	1600	1672	1735	1400	1476	1558	11	9	40-15	DYT-7500I
220	720	777	826	520	580	629	7	8	24-15	DYT-7000I	Y4-73
220	810	868	916	586	650	649
240	900	959	1006	650	710	759
260	990	1048	1069	713	780	824	8	6	28-15
	1080	1144	1186	780	846	887
	1260	1336	1389	910	990	1042				DYT-14000I
320	1540	1312	1569	1010	1120	1172	9	7	32-15	DYT-17500I
	1620	1110	1779	1170	1260	1338
420	1800	1890	1959	1300	1386	1462				DYT-25000I
	1980	2070	2139	1430	1560	1596	10	8	36-15
450	2250	2376	2459	1625	1759	1841	12	9	42-15
	2520	2660	2732	1805	1905	2036	14	10	48-15
