滾輪導向裝置(罐耳)
概述
系列立井提升容器滾輪導向裝置 （俗稱：滾輪罐耳）是在總結我國多年來滾輪導向裝置的特點，吸收世界工業發達國家先進技術的基礎上研制，改進成功的。與傳統的滾輪導向裝置相比，新型滾輪導向裝置，克服了原有老產品的不足，具有以下幾方面的優點。
1.該產品的設計制造符合GB50215-94、EBD93-90 MT236-91標準。
2.該產品的設計制造有四個品種系列，7個規格，即：LD250，LD300，LS300，LD350，LS350，LS25，LS420。所有規格均與原罐耳同類規格產品安裝尺寸相同，為我國礦井現運行的提升容器更換新型滾輪導向裝置提供便利。
3．該型裝置的緩沖器有四種規格即：A.橡膠元件緩沖器 B.碟形彈簧緩沖器 C.由碟形彈簧、壓簧組成的復合緩沖器 D.液壓緩沖器。其中尤以復合緩沖器、液壓緩沖器的性能佳、緩沖性能好、承載能力大、響應快。
4.整體強度高。低座、支架、輪轂均由原來的焊接結構改為采用ZG270-500�？箾_擊強度高，整體性彈、可靠性高。
5.調整方便。采用十字結，桿固預壓調整機構，運行平衡、噪聲小。
6.便用壽命長，滾輪膠輪采用新型聚胺脂材料高耐磨、抗沖擊、彈性好。輪轂上的軸承密封采用復合密封結構。平均使用壽命提高了2～3倍。
7.安全性大和原產品相比，該產品增加了保險防倒結構，避免了導向裝置在運行中出現倒罐、卡罐現象。杜絕了事故的發生。

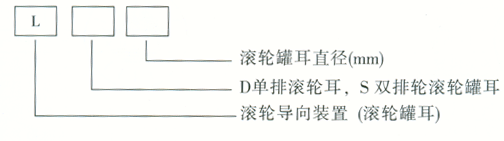

產品型號編制規則

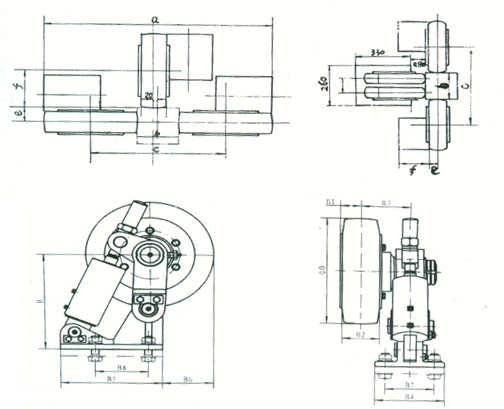

基本尺寸參數
|
LD250 |
LD250 |
LD300 |
LS300 |
LD350 |
LS350 |
LD420 |
D |
250 |
250 |
300 |
300 |
350 |
350 |
420 |
B1 |
50 |
|
50 |
|
55 |
|
55 |
B2 |
80 |
80 |
90 |
120 |
90 |
120 |
90 |
B3 |
110 |
|
120 |
|
125 |
|
145 |
B4 |
150 |
150 |
170 |
260 |
180 |
260 |
180 |
B5 |
200 |
260 |
250 |
330 |
250 |
330 |
280 |
B6 |
95 |
95 |
125 |
110 |
140 |
130 |
150 |
B7 |
100 |
100 |
120 |
210 |
130 |
210 |
130 |
B8 |
110 |
150 |
130 |
130×130 |
150 |
130×130 |
170 |
H |
315 |
315 |
280 |
280 |
280 |
280 |
360 |
a |
680 |
700 |
680 |
700 |
780 |
800 |
780 |
800 |
880 |
900 |
880 |
900 |
1010 |
1030 |
b |
180 |
200 |
180 |
200 |
180 |
200 |
180 |
200 |
180 |
200 |
180 |
200 |
180 |
200 |
c |
430 |
450 |
430 |
450 |
480 |
500 |
480 |
500 |
530 |
550 |
530 |
550 |
600 |
620 |
e |
60 |
60 |
60 |
60 |
70 |
70 |
70 |
f |
125 |
125 |
150 |
150 |
175 |
175 |
210 |
滾輪導向裝置適應提升容器型號推薦表
|
LD250 |
LD300 |
LS300 |
LD25350 |
LS350 |
LD420 |
罐
籠 |
1噸一層二車 |
★ |
★ |
|
|
|
|
1噸二層二車 |
★ |
★ |
|
|
|
|
1噸二層四車 |
|
★ |
★ |
|
|
|
1.5噸一層二車 |
★ |
★ |
|
|
|
|
1.5噸二層二車 |
|
★ |
★ |
|
|
|
1.5噸二層四車 |
|
|
|
★ |
★ |
|
3噸各型罐籠 |
|
|
|
★ |
★ |
★ |
5噸各型罐籠 |
|
|
|
|
★ |
★ |
箕
斗 |
4噸6噸 |
★ |
★ |
|
|
|
|
9噸12噸 |
|
★ |
★ |
|
|
|
16噸 |
|
|
★ |
|
|
|
20噸25噸 |
|
|
|
|
★ |
|
25噸以上 |
|
|
|
|
★ |
★ |
安裝調試及維修說明
1.新設計的提升容器，按照布置圖將該裝置低座焊于提升容器基體，然后用螺栓與底連接，通過調整調節螺桿滾輪貼近罐道便緩沖器下壓2-3mm
2.正在使用中的提升容器將原導向裝置（罐耳）取下，用本產品替代。
該導向裝置在運行中應對以下幾點作定期檢查：
1.緩沖器是否
2.輪轂膠層開裂及不正常
3.軸水定期添加，潤滑脂2-3星期加一次。軸承密封是否良好
4.支架是滯斷裂或變形。
有以上情形，應即時更換維修，如需要我公司服務，請立即與我公司取得聯系，我公司將是最好信譽攜帶零部件前往貴單位更換、維修。
訂貨說明
1.新設計的提升容器可直接選用本系列產品。
2.對生產礦井除選擇本系列與之對應的產品型號外，還應提出原使用主品的型號或圖號，平面安裝布置圖
